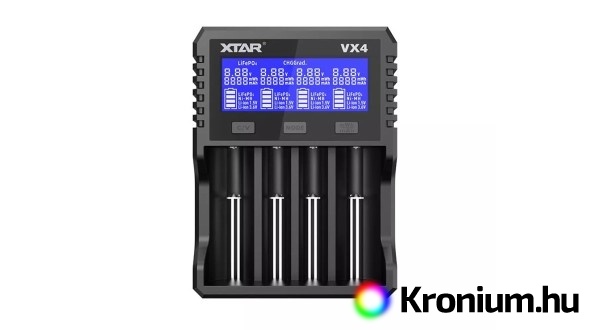

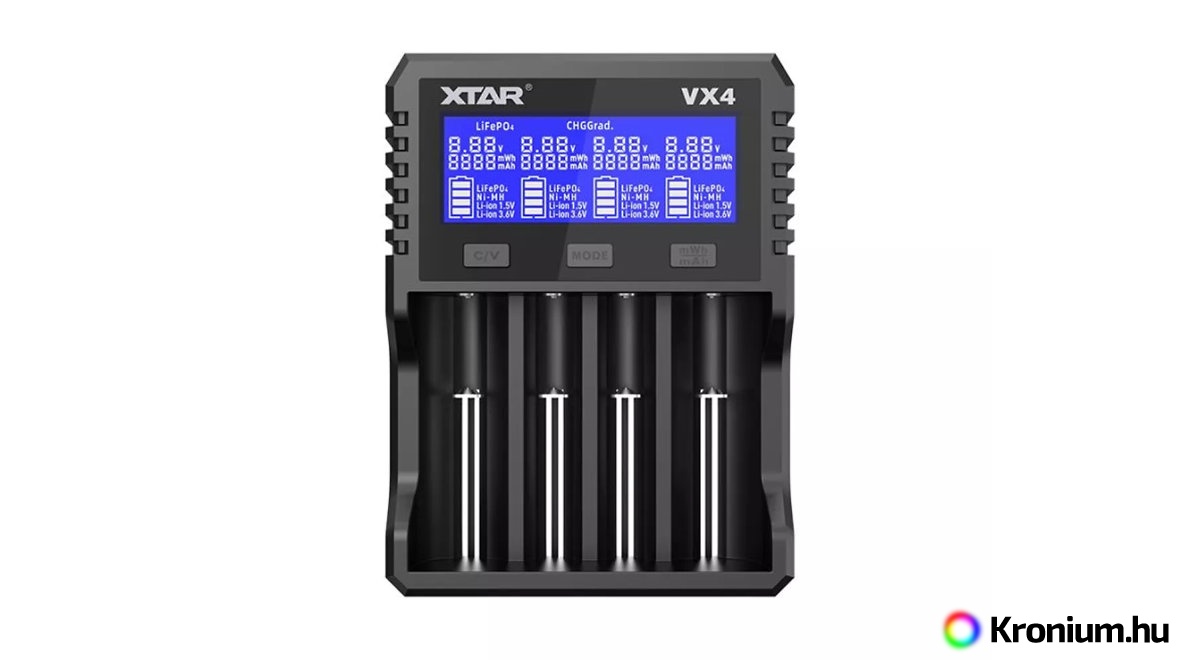

Az Xtar VX4 egy univerzális töltő és kapacitástesztelő, amely áttöri a kompatibilitás határait. Kifejezetten 3,7V/3,6V Li-Ion, NiMH/NiCd akkumulátorokhoz készült, és immár támogatja az 1,5V Li-ion és a 3,2V LiFePO4 akkumulátorokat is. A meghosszabbított foglalatoknak (34–80 mm hosszúság támogatása) köszönhetően a leghosszabb, védőelektronikával ellátott 21700-as típusú akkumulátorokat is befogadja.
A töltő két választható üzemmóddal rendelkezik a különböző kémiájú akkumulátorokhoz: Standard (3,6V/3,7V Li-ion, 1,5V Li-ion és NiMH) és LiFePO4 üzemmód (3,2V LiFePO4). Minden foglalat függetlenül vezérelt, ami lehetővé teszi különböző típusú akkumulátorok egyidejű töltését (a kiválasztott üzemmódon belül keverhetők). Az áttekinthető LCD kijelző mutatja a feszültséget, a kapacitást és az áramerősséget. Hasznos funkció a kapacitásmérés (Grading) képessége minden támogatott akkumulátornál, beleértve a modern 1,5V-os Li-ion akkumulátorokat is. Figyelmeztetés: Az 1,5 V-os Li-ion akkumulátorok USB-s verzióinak kompatibilitása korlátozott lehet. Grading üzemmódban náluk a töltő gyakran végtelenített ciklusban fut.
A maximális töltőáram akár 3000 mA (1 foglalat) legalább 20W teljesítményű USB tápegység használata esetén. A 3,6V/3,7V Li-ion és LiFePO4 esetében az áramerősség manuálisan szabályozható. Ha az akkumulátor belső ellenállása magas, a töltő automatikusan csökkenti az áramerősséget a manuális beállítástól függetlenül, hogy elkerülje az akkumulátor túlmelegedését. Az 1,5V-os Li-ion és NiMH akkumulátorok esetében az áram fixen a biztonságos 500 mA-re van beállítva.
Az Xtar VX4 USB töltő paraméterei
- Négy függetlenül felügyelt töltőcsatorna.
- Fizikai kompatibilita: 34-80 mm hosszúságú (ideális a hosszú, védett 21700-asokhoz) és 10-32 mm átmérőjű akkumulátorokat támogat.
- Protokoll támogatás: A maximális teljesítmény érdekében PD2.0 (12V 1.67A) ajánlott. Támogatja a QC3.0 (9V 2A) és az 5V 2A (korlátozott teljesítménnyel) szabványokat is.

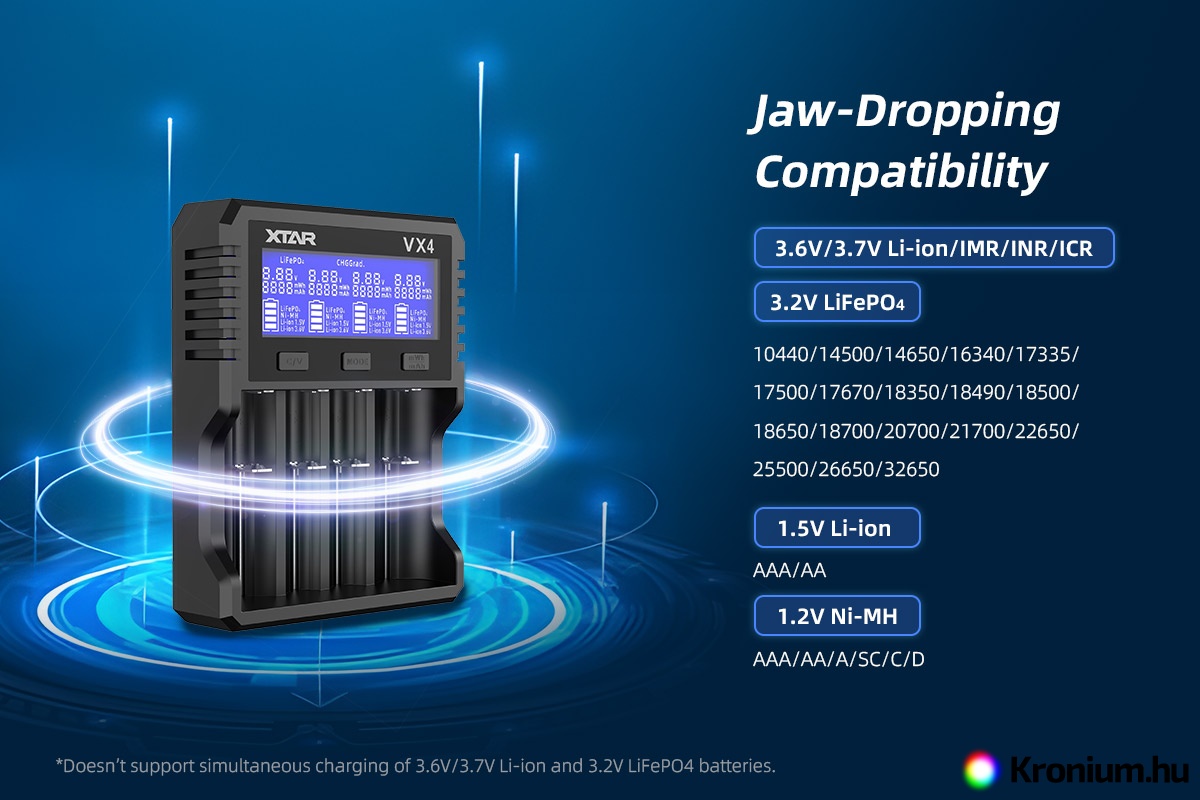

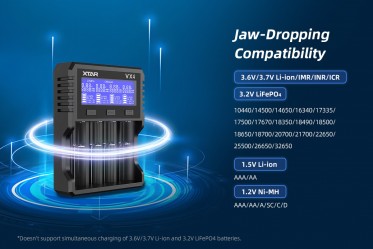

- Támogatott akkumulátorméretek:
- 3,6/3,7V Li-ion & 3,2V LiFePO4: 32650, 26650, 25500, 22650, 21700 (védett is), 20700, 18700, 18650, 18500, 18490, 18350, 17670, 17500, 17335, 16340/RCR123A, 14650, 14500, 10440.
- 1,5V Li-ion: AA, AAA.
- NiMH/NiCd: D, C, SC, AA, AAA.
- Töltőáram:

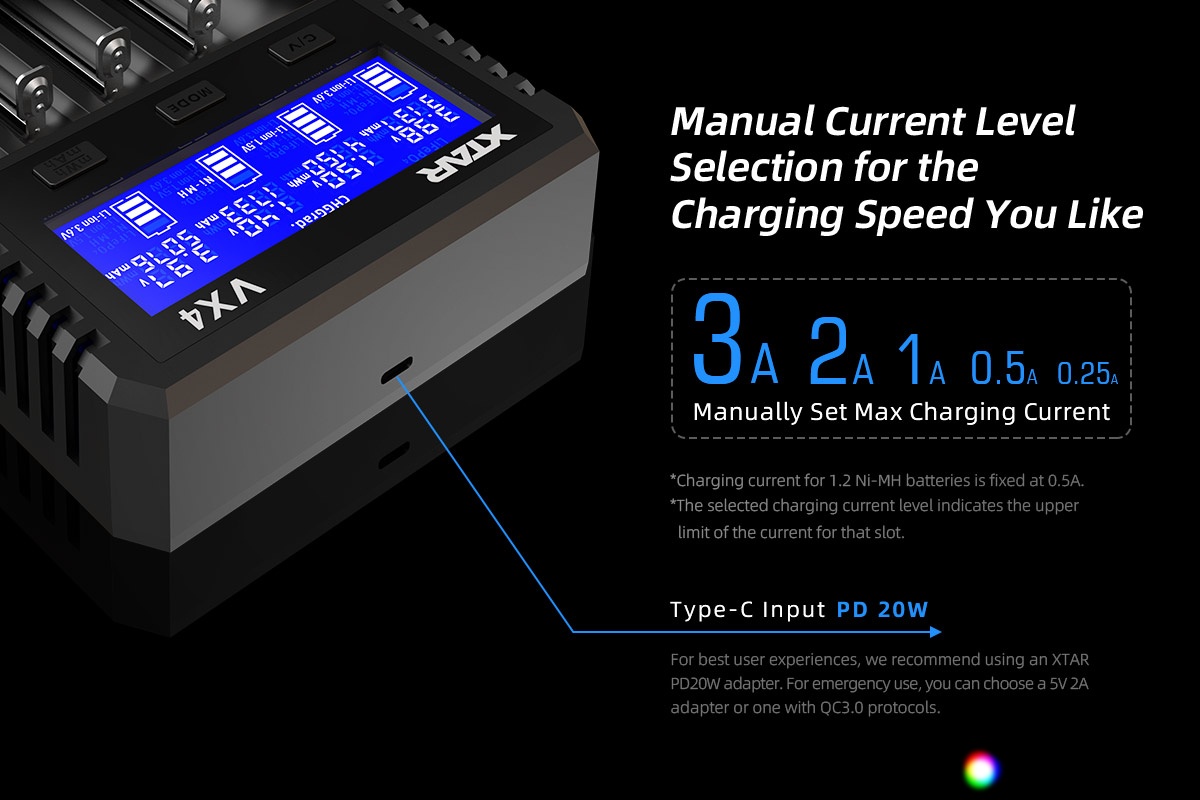

- 3,6V/3,7V Li-ion / LiFePO4: Manuálisan választható 0,25 A, 0,5 A, 1 A, 2 A, 3 A. (Max: 1x 3 A, 2x 2 A, 4x 1 A).
- 1,5V Li-ion / NiMH: Fix 0,5 A áram (biztonságos töltés a kis cellákhoz).
- Kisütési áram: fix 0,3 A minden típusú akkumulátorhoz.
- Ha az akkumulátor belső ellenállása magas, a töltő automatikusan csökkenti az áramerősséget a manuális beállítástól függetlenül, hogy elkerülje az akkumulátor túlmelegedését.

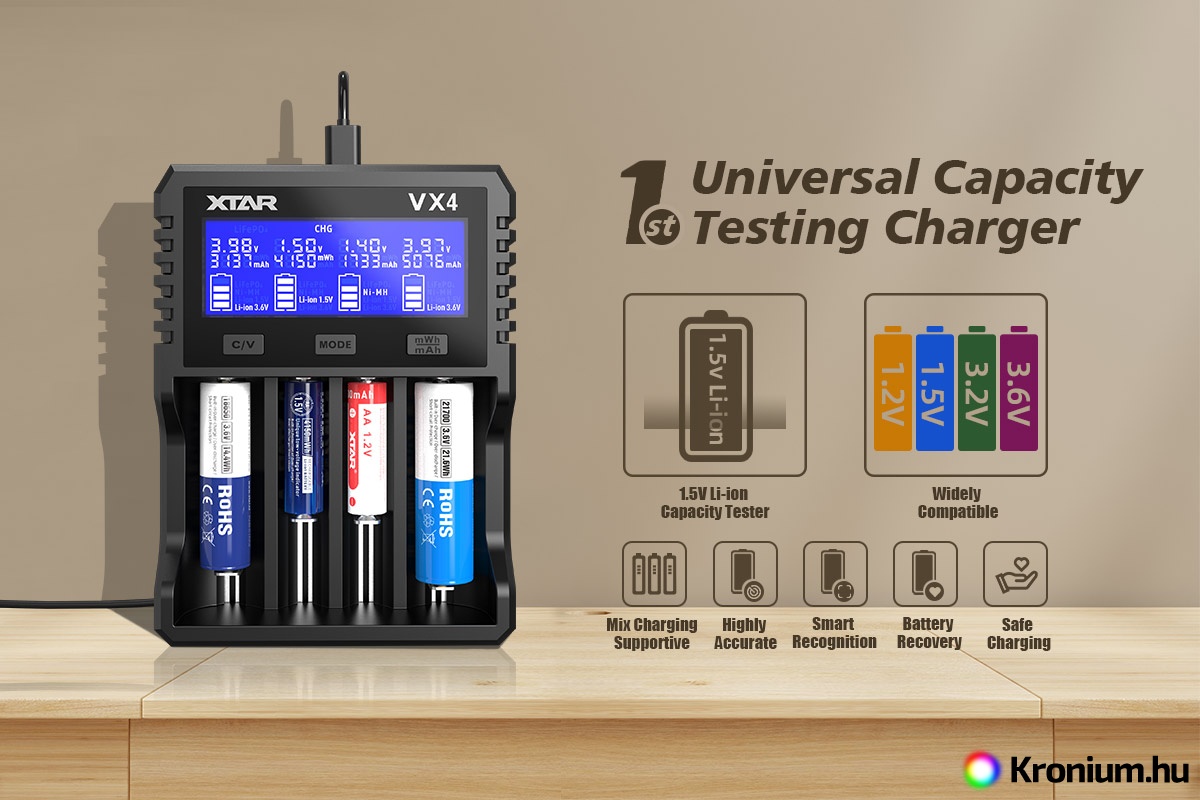

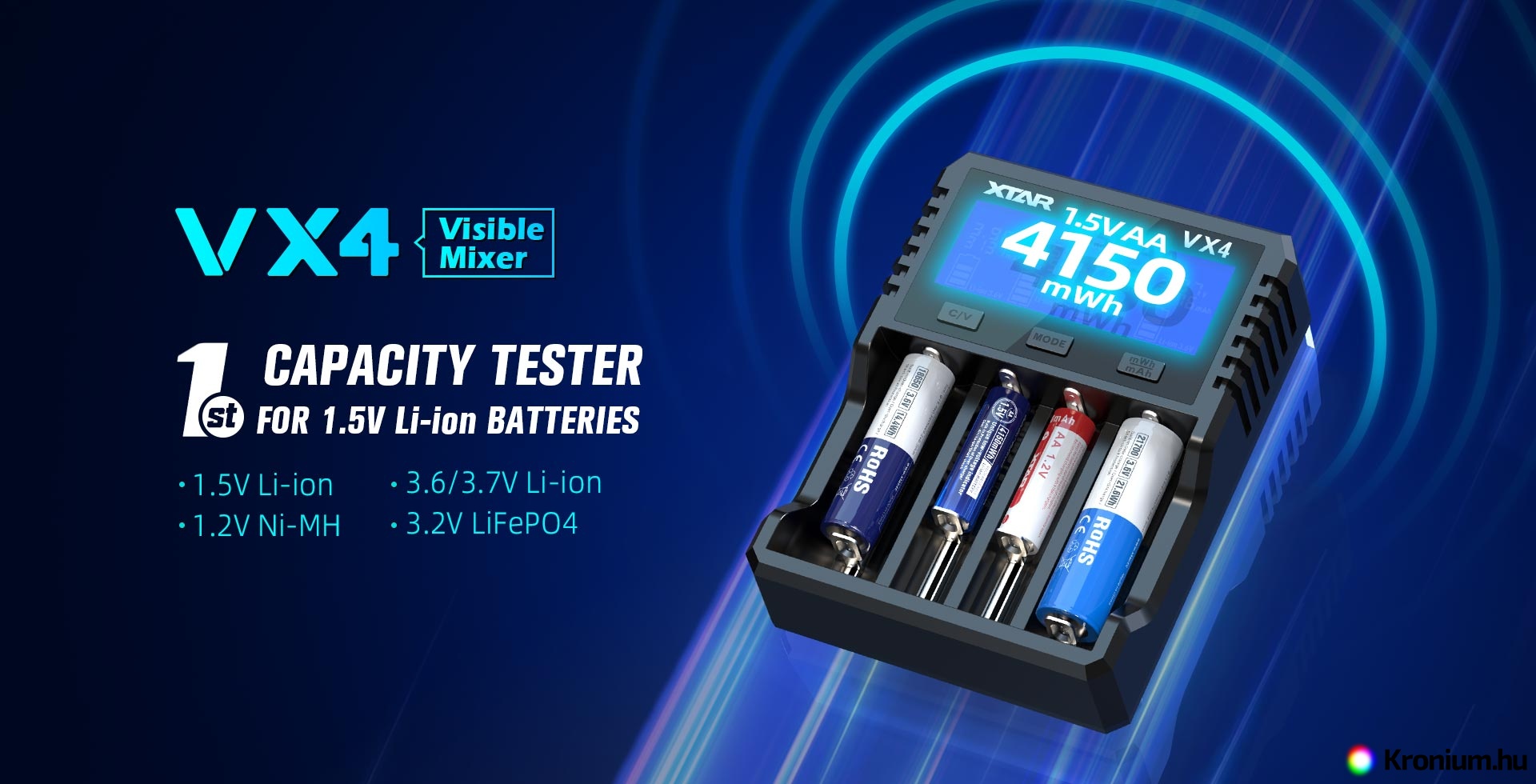

- Grading funkció (Kapacitásteszt): A töltő képes megmérni az akkumulátor valós kapacitását egy töltés-kisütés-töltés ciklussal. A mért energia mAh-ban vagy mWh-ban jeleníthető meg. Ez az egyetlen módja az 1,5V-os Li-ion akkumulátorok kapacitásának meghatározására.
- Az LCD kijelző mutatja a töltés állapotát, az áramerősséget és a kapacitást. A kijelző kikapcsolható a zavartalan alvás érdekében (a C/V gomb hosszú megnyomásával).
- A töltő súlya 315 gramm. Méretei: 172 x 130 x 41,5 milliméter.
- Fejlett funkciók: 0V aktiválás (túlmerült akkumulátorok újraélesztése), Soft Start, hibás akkumulátorok felismerése.
- A csomag tartalma a töltő és egy USB-C kábel (a hálózati adapter nem tartozék, javasoljuk a 30W-os USB adaptert vagy a 45 W-os teljesítményű USB autós adaptert).
Kezelés és töltés
Csatlakoztassa a töltőt egy USB tápegységhez. Az alapértelmezett a Standard üzemmód (alkalmas 3,7V Li-ion, 1,5V Li-ion és NiMH akkumulátorokhoz). Ha LiFePO4 (3,2V) akkumulátort szeretne tölteni, hosszan nyomja meg a "Mode" gombot a LiFePO4 üzemmódra való váltáshoz (a kijelzőn kigyullad a LiFePO4 felirat). Figyelem: Ebben az üzemmódban nem szabad normál 3,7V-os Li-ion akkumulátorokat tölteni (nem töltődnének fel teljesen).
A gombok funkciói:
- C/V (Current/Voltage): Rövid megnyomásával változtatható a töltőáram (csak 3,7V Li-ion és LiFePO4 esetén). Hosszú megnyomásával ki/be kapcsolható a kijelző háttérvilágítása.
- Mode: Rövid megnyomásával válthat a megjelenített értékek (Áramerősség / Kapacitás / Belső ellenállás) között. Hosszú megnyomásával válthat a kémia (Standard vs. LiFePO4) vagy kiválaszthatja a Grading (kapacitásteszt) funkciót a töltő állapotától függően.
- mAh/mWh: Vált a kijelzett energia mértékegységei között (hasznos az 1,5V-os akkumulátorok összehasonlításához).
Figyelmeztetés
- 1,5V-os Li-ion akkumulátorok töltésekor a feszültség és a növekvő kapacitás nem jelenik meg valós időben (csak az eredmény látható). A kapacitás meghatározásához használja a Grading üzemmódot.
- Ne töltsön LiFePO4 akkumulátort standard üzemmódban (túltöltés és az akkumulátor károsodásának veszélye áll fenn).
- Ne töltsön primer (egyszer használatos) elemeket.
- A töltő védelemmel rendelkezik a fordított polaritás és a rövidzárlat ellen ("ERR" hibaüzenet jelenik meg).
